ساختمان مسکونی سعادت آباد
اجرای نوآورانه نمای آجری دوپوسته با دیتیل‌های مهندسی منحصربه‌فرد، پروژه‌ای تقدیر شده در جایزه معمار.
تیم پروژه
مشخصات پروژه
چالش طراحی: نمای خاص و حفظ حریم

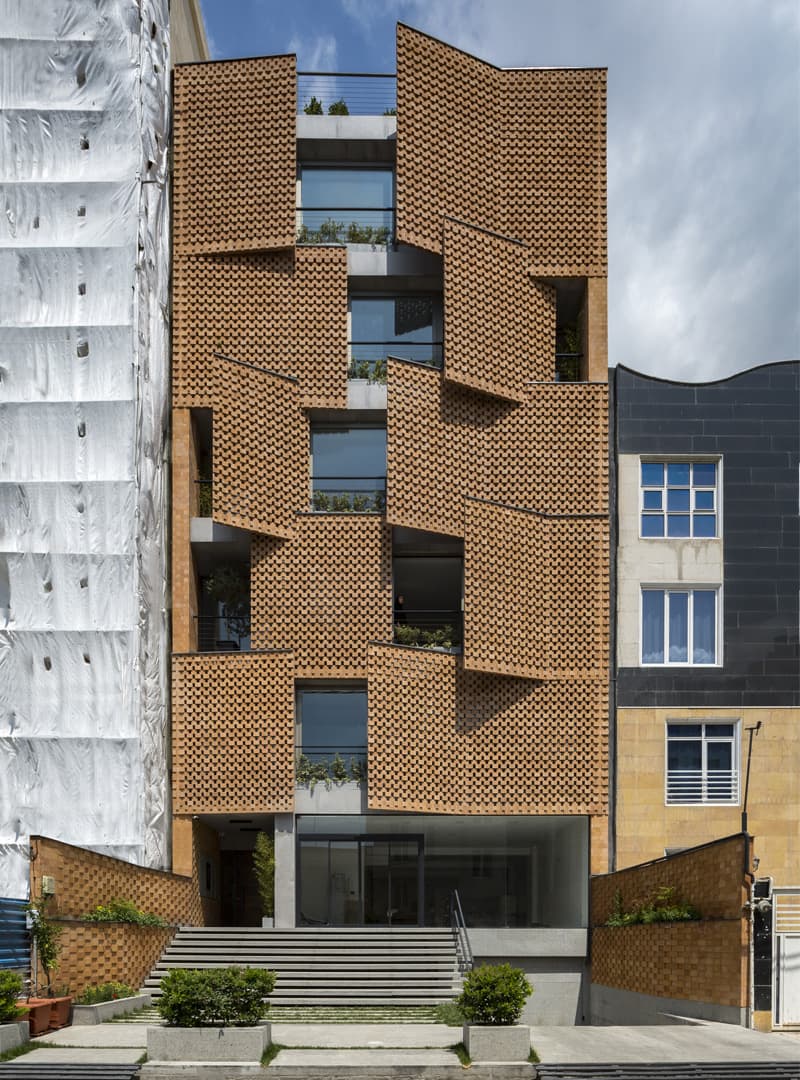

پروژه مسکونی-تجاری سعادت آباد شامل یک واحد تجاری، یک واحد اداری، چهار واحد مسکونی، پارکینگ و انباری است. به درخواست کارفرما، هدف اصلی طراحی، خلق نمایی خاص و شاخص بود که ضمن ایجاد جلوه بصری منحصربه‌فرد، حریم شخصی واحدها را نیز به بهترین شکل حفظ کند.
معماری دوپوسته و چالش اجرا

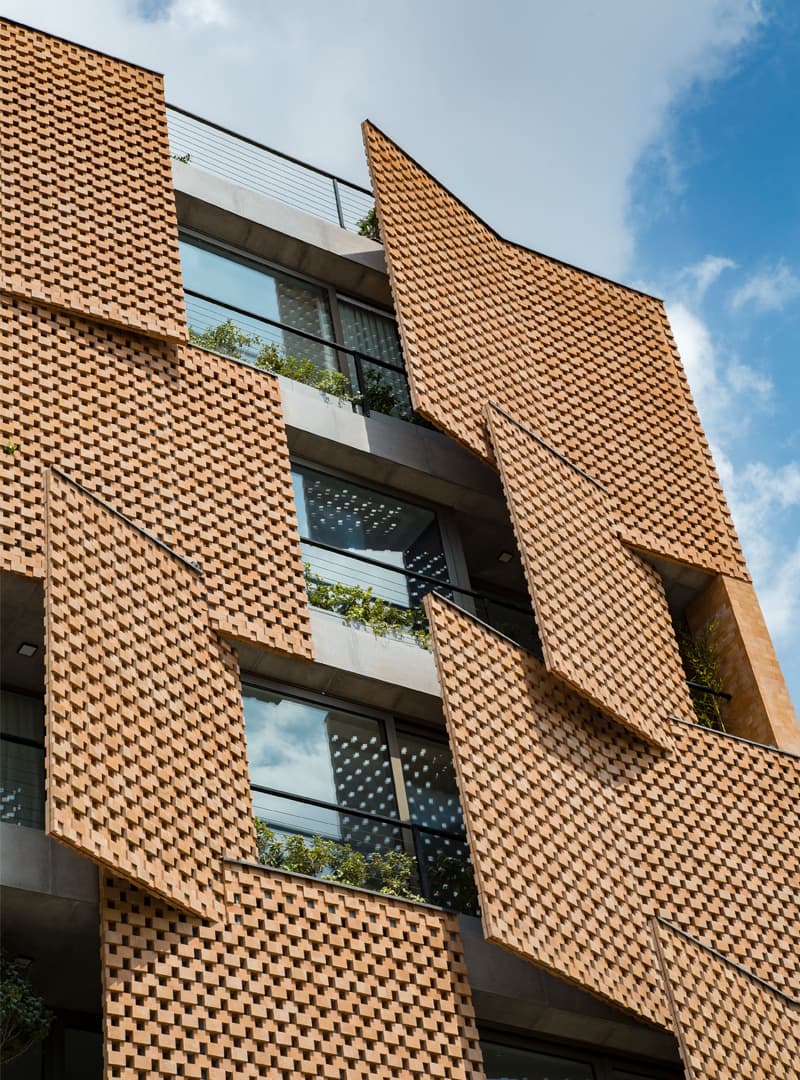

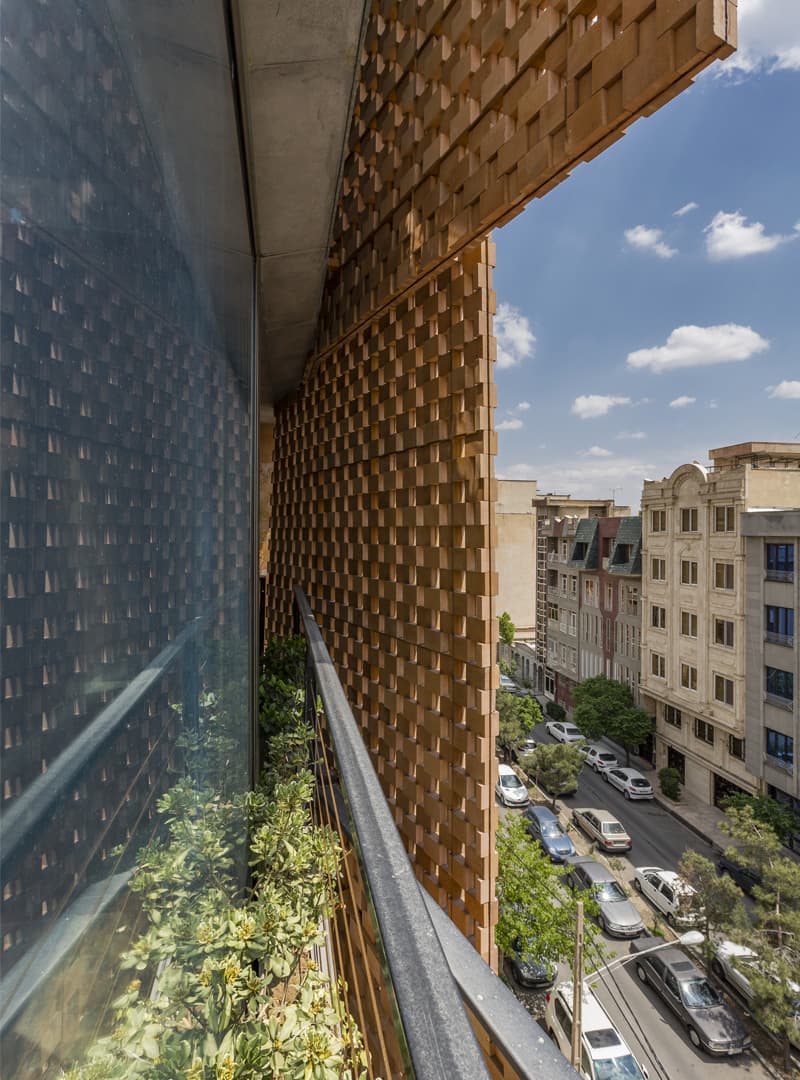

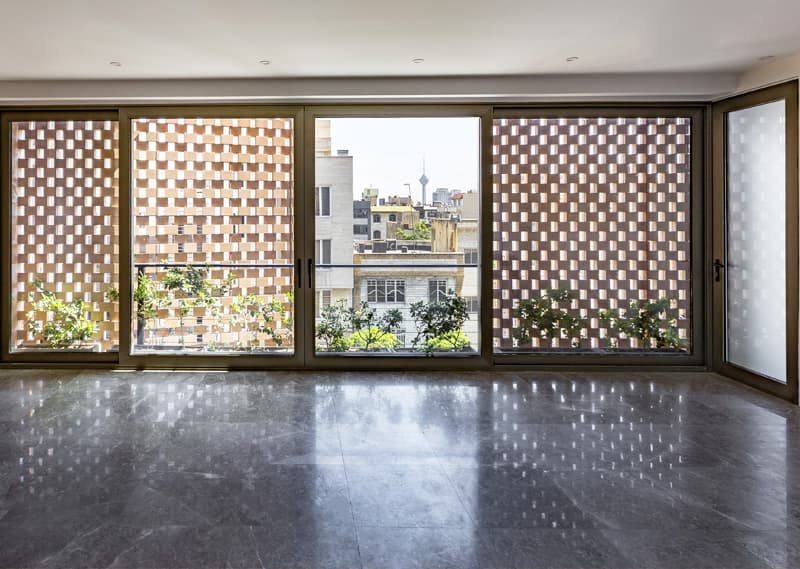

نمای طراحی شده توسط معمار، دارای دو پوسته داخلی و خارجی بود. برای تامین نور، حفره‌هایی بین آجرها و فاصله‌ای ۳۰ تا ۶۰ سانتی‌متری بین دو پوسته در نظر گرفته شد. این پیچیدگی باعث شد اجرای نما با روش‌های سنتی ناممکن باشد، تا حدی که پیمانکاران مطرح نیز پس از بررسی، از اجرای آن انصراف دادند.
راه‌حل‌های مهندسی و نوآورانه
دیتیل اجرایی منحصربه‌فرد نما
گروه اجرایی مفهوم نگار (دیا) با تحلیل دقیق طرح، اقدام به طراحی دیتیل اجرایی منحصربه‌فردی برای این پروژه نمود. پس از مدل‌سازی در نرم‌افزارهای مهندسی و مشاوره با شرکت محاسب، دیتیل نهایی علاوه بر جلب نظر تیم معماری، از نظر استحکام نیز به تایید رسید. تاکید اصلی بر پنهان ماندن اجزای سازه‌ای نما در زیر پوسته آجری بود.
اجرای بیرون‌زدگی نما بدون مهار

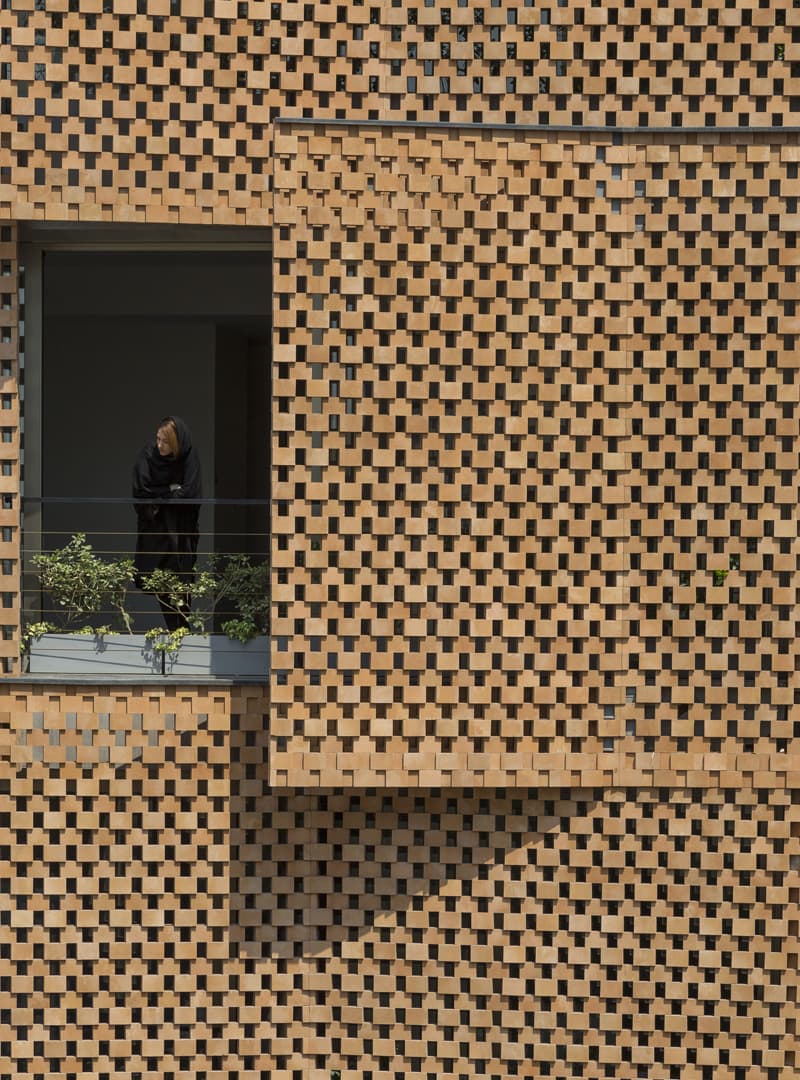

یکی از بزرگترین چالش‌های پروژه، اجرای بیرون‌زدگی پوسته نما به طول ۲.۷ متر، ارتفاع ۴ متر و ضخامت تنها ۱۲ سانتی‌متر، بدون هیچ‌گونه مهار قابل مشاهده بود. این چالش با استفاده از تکنیک‌های مهندسی روز و بدون روش‌های سنتی مانند میلگردگذاری، توسط تیم اجرایی دیا مرتفع شد.
هماهنگی در طراحی محوطه
آجرکاری دیوارهای محوطه نیز با هماهنگی کامل با نمای اصلی طراحی شد. فرورفتگی‌های هندسی روی دیوارها، ضمن ایجاد هماهنگی بصری، فضایی برای کاشت گیاهان در بین لایه‌های دیوار فراهم کرده است. این مدولاسیون دقیق تا فضای لابی نیز امتداد می‌یابد.
